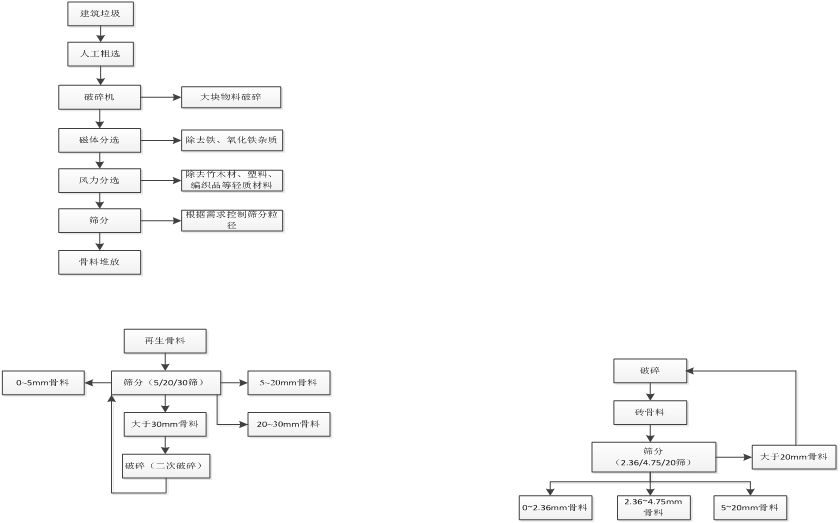

建筑垃圾再生骨料的粒徑不同，骨料的強度、微裂紋的含量、泥塊含量、砂漿裹覆量等也會存在較大的差異。因此，將經過破碎、磁選、風選后的再生骨料進行篩分可保證同一粒級范圍內骨料技術指標相近，性能相似。各粒級骨料按合適的配合比均勻混合后可接近最佳的級配，以使混合料結構組成穩定，性能優良。此外，在篩分過程中，機械振動力的作用有助于物料表面的水泥砂漿脫落，增加集料的強度。

通常，我們將建筑物在拆除或加工過程中產生的粒徑介于 0.15~5mm 的顆粒稱為建筑垃圾細骨料。細骨料的組成，主要取決于被處理對象的性質。比如，當被處理對象為廢舊混凝土時，主要成分為水泥砂漿和微小的砂石等無機材料，能單獨用于拌制再生混凝土；而當處理的對象為混合建筑垃圾時，主要成分為磚瓦和混凝土的混合微粉。如果將混合微粉部分或全部取代石英砂生產硅酸鈣砌塊，試驗發現硅酸鈣砌塊的性能優于未摻入建筑垃圾微粉的砌塊。此外，建筑垃圾細骨料還可以作為生活垃圾填埋場的日覆蓋材料。因此，在建筑垃圾再生利用的過程中采用5mm的篩分檔。

建筑垃圾再生利用加工過程中產生的＞5mm的骨料，稱為建筑垃圾再生粗骨料。再生粗骨料作為高速、更好公路筑路材料時，其最大粒徑應控制在一定的尺寸范圍以下。基于再生骨料作用部位確定最大篩分檔的尺寸。比如當建筑垃圾再生骨料應用于道路基層時，最大篩分檔應選用30mm。

采用磚、混分離工藝的磚骨料或混合利用骨料，通常將粒徑 5~20mm 的骨料作粗骨料，5mm 以下作細骨料。0~2.36mm、2.36~4.75mm 細骨料均可做砂漿或配置再生混凝土使用，還可代替天然砂廣泛用于建筑業中。2.36~4.75mm 可用于制作好的建材制品。5~20mm 再生粗骨料應用范圍廣，除可摻配混凝土的原料以外，還可作為高強骨料用于建材制品或路基墊層中。

篩孔尺寸的擬定僅考慮了建筑垃圾再生產物的可利用性及其作用部位對于骨料粒徑的普遍要求，在實際生產過程中可根據需要調整篩孔尺寸。同時，增加篩分檔的設置有助于提高建筑垃圾的綜合利用率，但設置過多，篩分設備投資增加，生產及堆放再生骨料場地的需求也增大，這必然會造成再生骨料生產成本的提高。因此，我們應根據建筑垃圾再生利用的場合，選擇適宜的各篩分檔的尺寸。
